<1> 輕型滑觸線的安裝：先把提掛夾安裝在角鋼支架上，此時螺母不要擰緊，待整體調整平行后再緊固螺母。把滑觸線依次裝入提掛夾卡口內卡住。安裝好第一組后，用同樣的方法安裝第二組滑觸線。用接頭將兩根滑觸線連接好，擰緊連接螺母，裝上接頭護套，將滑觸線整體與軌道中心線平行，100m長度內水平、垂直方向誤差不大于10mm，調平后緊固。

注意;接頭處應平滑，間隙 < 0.5mm。兩端裝上端套。

<2> 重型滑觸線的安裝：提掛夾先安裝在導線上,將裝好提掛夾的滑觸線依次安裝在角鋼支架上，以下安裝工序與輕型滑觸線相同，整體調平緊固。注意;接頭處應平滑，間隙 < 0.5mm。兩端裝上端套。

<3> 輕、重型接頭裝置的安裝步驟：如圖所示：

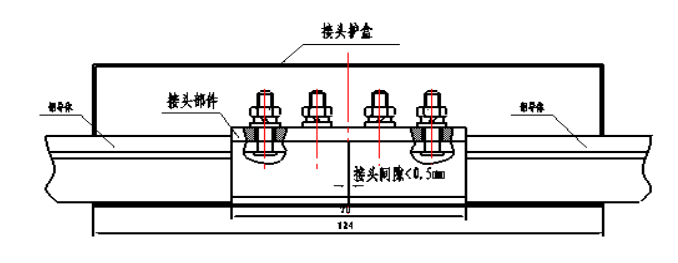

                     輕型接頭裝置的安裝

輕型安裝步驟：1、把方頭螺釘裝入導體內，放上連接板用螺母擰緊。2、接頭接好后，裝上接頭護套。 注意：壓板和導線結合面應涂導電膏，接頭間隙<0.5mm。

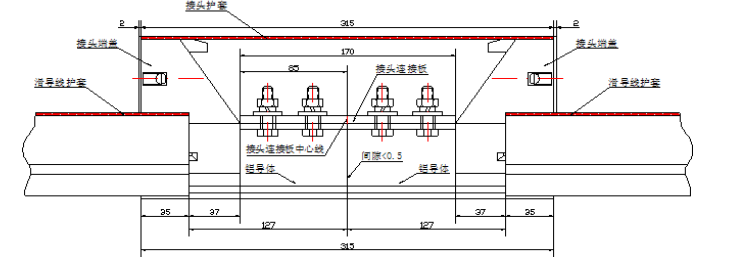

重型接頭裝置的安裝

重型安裝步驟：1、把方頭螺釘裝入導體內，放上連接板用螺母擰緊。2、安裝兩端端蓋。3、安裝護套，支撐在兩端蓋上。壓板和導線結合面應涂導電膏，接頭間隙<0.5mm。

※安裝注意事項：

    1.鋁接頭在安裝時應放在兩根滑線中間，輕型兩端各35mm，重型兩端各85mm。避免出現因方頭螺栓分布不均，造成兩端受力不均勻而出現滑線脫節現象。

    2.滑線連接時方頭螺栓應擰緊。
